Бренд: Zhejiang electric Co. Ltd.

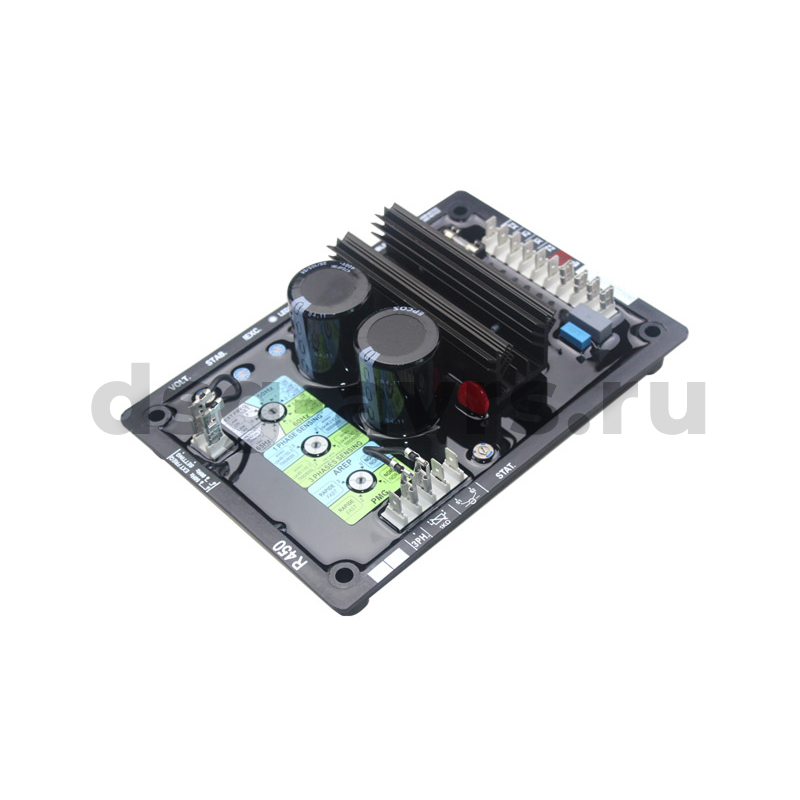

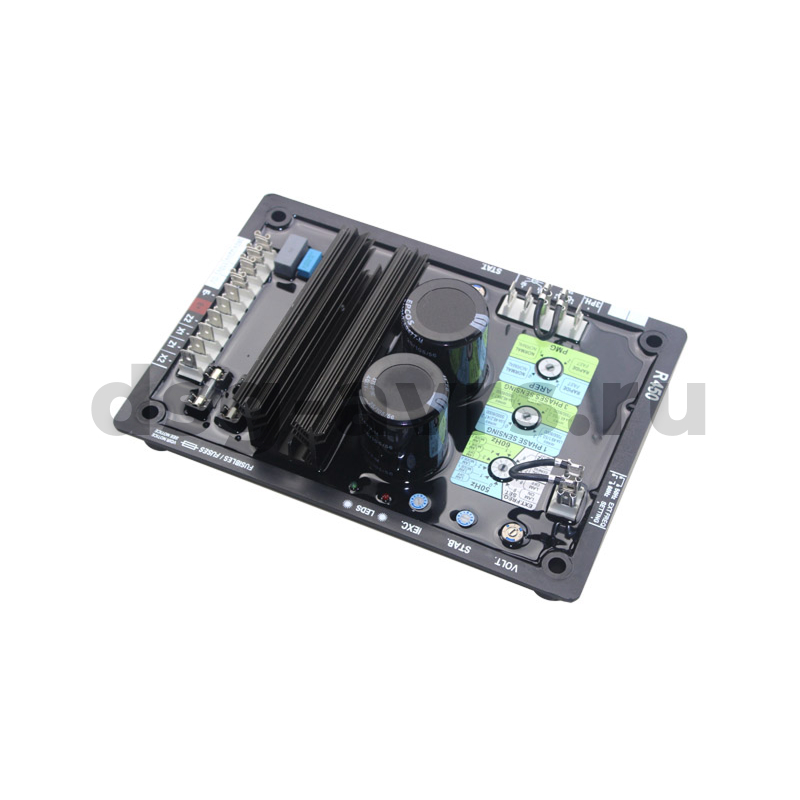

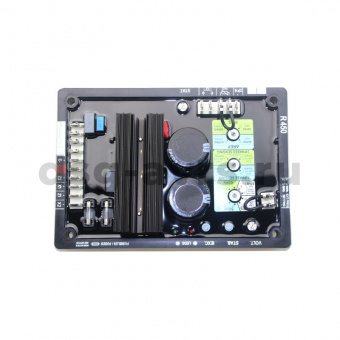

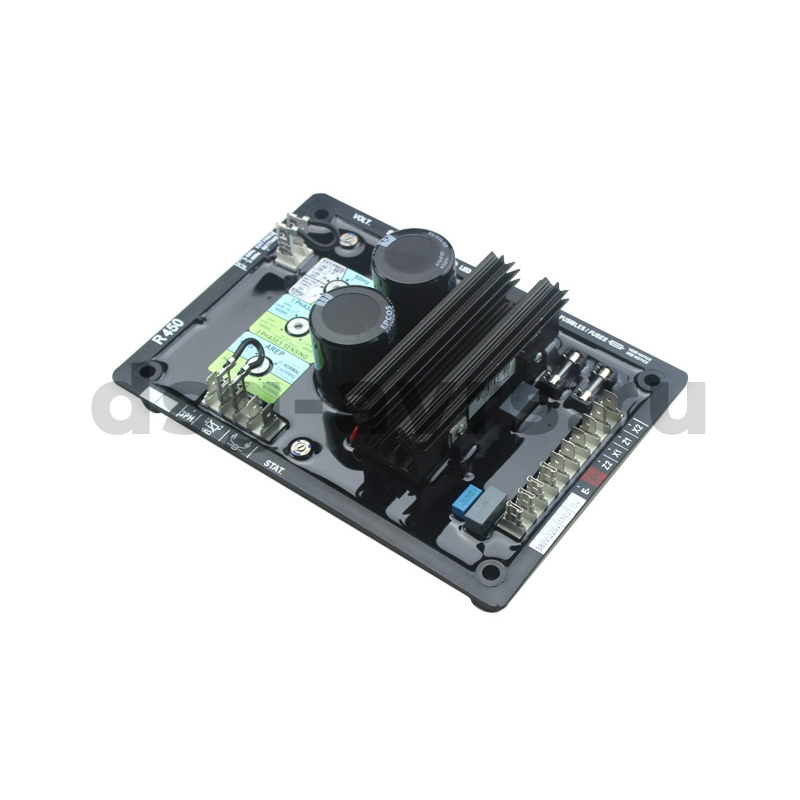

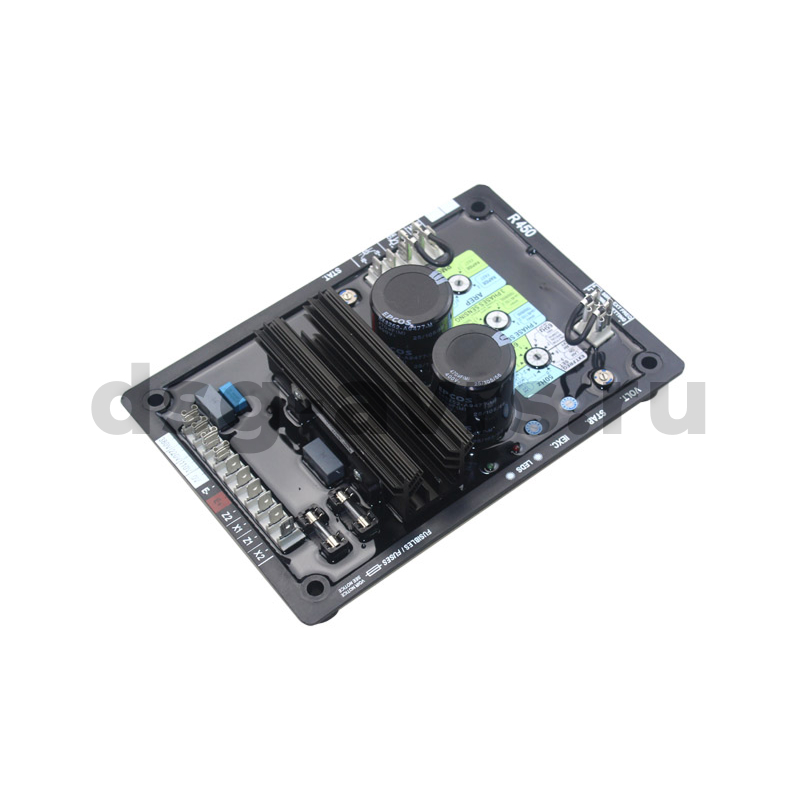

Регулятор напряжения R450, взаимозаменяем так же с регуляторами R450M, R450T, R448 и R438. Этим AVR комплектуются генераторы с системой возбуждения A.R.E.P.,системой возбуждения PMG и системой возбуждения SHUNT. A.R.E.P — система питания регулятора напряжения от дополнительных обмоток альтернатора, тем самым улучшающая характеристику напряжения для генератора переменного тока во время промежуточной нагрузки, например, во время запуска асинхронного двигателя. PMG — система питания регулятора от дополнительного генератора на постоянных магнитах. встроенного в корпус альтернатора, тем самым эта система позволяет генератору выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд. SHUNT — система питания регулятора напряжения от силовой обмотки самого генератора. Данная система питания является самой простой и надежной, но имеет свои недоставки по току короткого замыкания и по току возбуждения во время промежуточных нагрузок.
-
Напряжение на измерительном входе от 95 до 528 В переменного тока в зависимости от схемы подключения Частота на измерительном входе 50/60 Гц выбирается перемычкой Напряжение на входе питания от 40 до 150 В переменного тока Напряжение на выходе максимально 160 В пост. тока при напряжении на входе питания 120 В пер.тока Внешняя регулировка напряжения ±10% внешним потенциометром 1 кОм Размеры 200 мм Д * 140 м Ш * 58 мм В Вес 810 г ± 2% Автоматическая коррекция напряжения ± 0,5% (при отклонении частоты двигателя от номинальной не более 4%) Время отклика 0,3 ~ 1 сек. при ±20% колебании напряжения Снижение тока 2 сек. Макс. 4% при коэф. мощности = 0,8 Вспомогательная обмотка 6~150 В перем. тока (среднеквадратичное значение без нагрузки) Максимальный ток на выходе 10 А -
Документы
Скачать инструкцию по эксплуатации Размер: 2,4 мб
