Бренд: Zhejiang electric Co. Ltd.

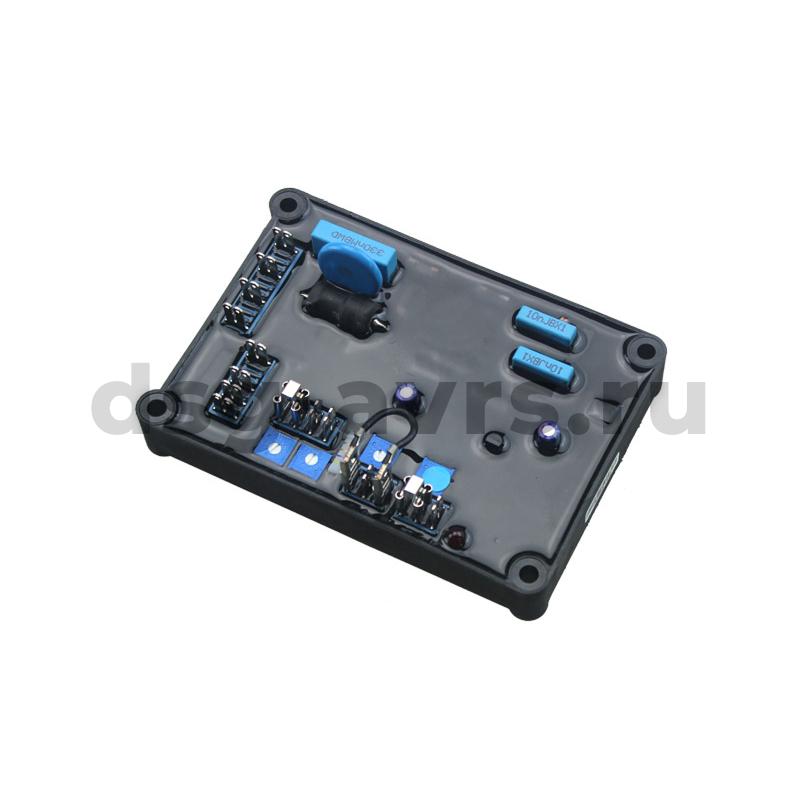

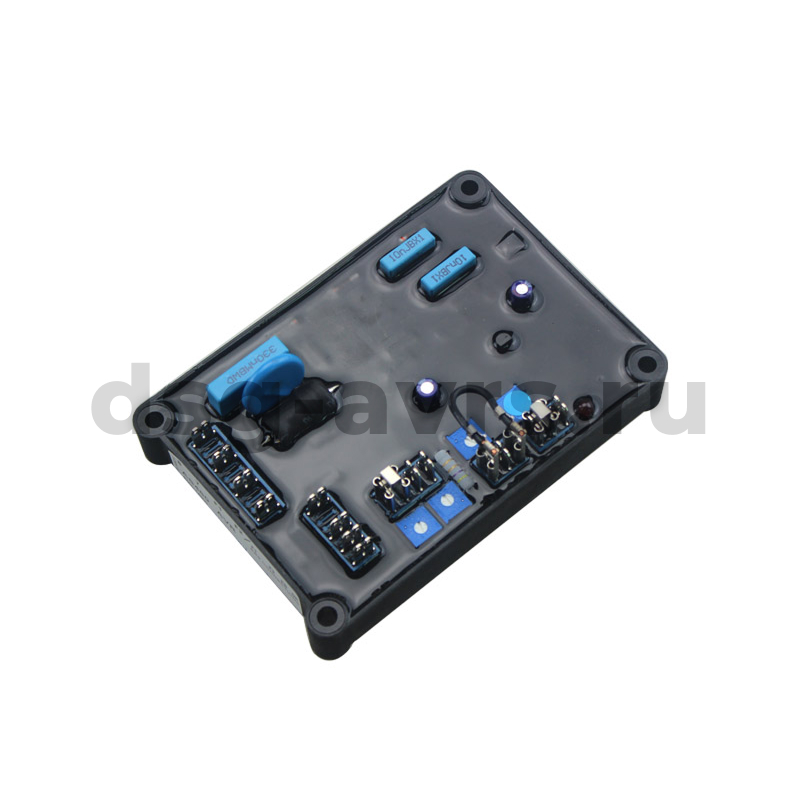

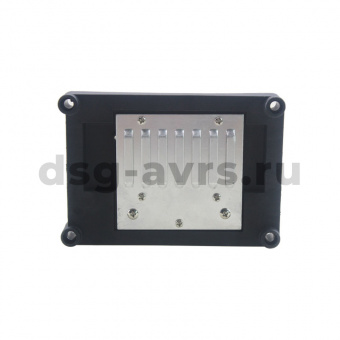

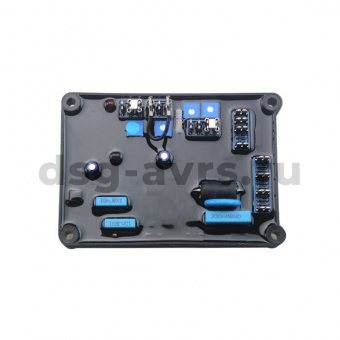

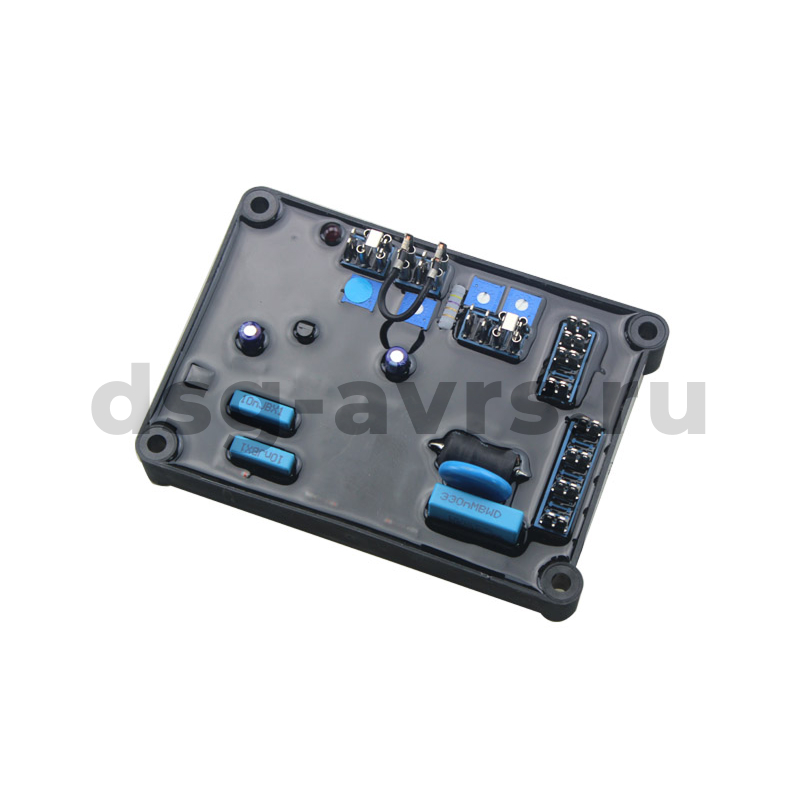

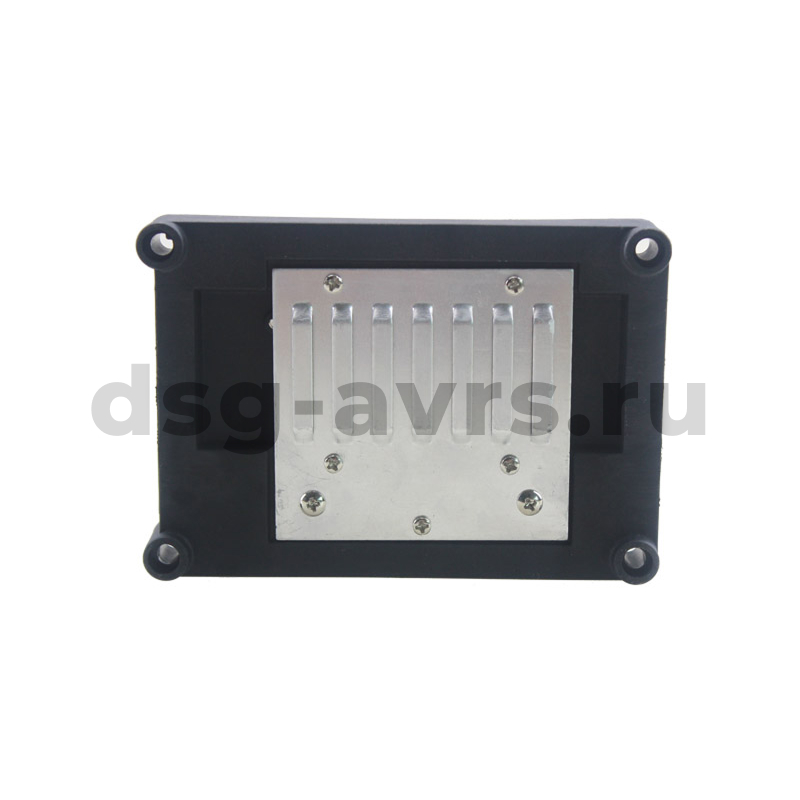

Регулятором напряжения AS480 комплектуются генераторы марки Newage Stamford производства Cummins Generator Technologies. AVR AS480 подходит для замены регуляторов SX460, AS440, SA 465. Взаимозаменяем с регуляторами напряжения ZL440 для генераторов поставляемых под торговой маркой ПСМ.
У AVR AS480 совмещены измерительный вход и вход для питания самого регулятора. Регулятор напряжения AS480 предназначен для параллельной работы и имеет клеммы для подключения силового трансформатора.
AVR AS480 имеет в своем составе клеммы для подключения контроллера EBS (EXCITATION BOOST SYSTEM).
Система EBS представляет из себя надстройку в генераторе с использованием встроенного в блок генератора электронного модуля управления EBS (EXCITATION BOOST SYSTEM).Основные функции EBS заключаются в следующем: Микроконтроллер измеряет возбуждение, которое подает AVR на статор возбудителя и определяет необходимость в такой мощности возбуждения. Если такое возбуждение необходимо, то оно подается медленно, средне и резко к индуктору возбудителя.
Схема работы системы EBS
-
Напряжение на измерительном входе 100~264В переменного тока, 1 фаза, 2 провода Частота на измерительном входе 50/60 Гц, выбирается перемычкой Напряжение на входе питания 100~264В переменного тока, 1 фаза, 2 провода Напряжение на выходе 82 В пост. тока при напряжении на входе питания 200 В пер.тока Номинальный ток на выходе 5 А Максимальный ток на выходе (не более 10сек) 7,5 А Внешняя регулировка напряжения ±10% внешним потенциометром 1 кОм, 1 Вт Защита от перевозбуждения предустановленное значение 67 В постоянного тока, время срабатывания - от 10 до 15сек Размеры 160 мм x 110 мм x 60 мм Вес 450 г ± 2% Автоматическая коррекция напряжения ± 1% Защита от пониженной частоты (заводская установка) Уставка 94%-98% Гц Сопротивление на выходе минимум 15 Ом -
Документы
Скачать инструкцию по эксплуатации Размер: 1,1 мб
