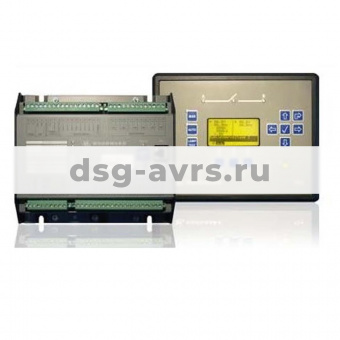

Контроллер LS-5 для Woodward

Серия LS-5 представляет собой контроллеры синхронизации и распределения нагрузки с интегрированными функциями релейной защиты. Они разработаны для применения в сложных схемах распределения мощности с несколькими питающими фидерами и несколькими шинными выключателями совместно с контроллерами генераторов easYgen-3400/3500. Устройства LS-5 выполняют синхронизацию, а также подключение и отключение нагрузки каждого сегмента шин. Кроме того они передают информацию о напряжении и частоте по шине CAN контроллерам генераторов easYgen-3400/3500.
Устройства LS-5, расположенные на выключателях входящих питающих фидеров, автоматически определяют повреждения фидеров и запускают соответствующие генераторы. Число проводных соединений между всеми устройствами LS-5 и контроллерами easYgen-3400/3500 сведено до минимума, так как необходимо только подключение к шине CAN. Поэтому нет необходимости в проводных связях для передачи аналоговых и дискретных сигналов между контроллерами LS-5 и easYgen-3400/3500.
Наличие дискретных входов и интерфейсов связи для удаленного управления позволяют легко интегрировать устройства серии LS-5 в любую систему управления. Устройства серии LS-5 поставляются в двух типах корпусов. LS-521 в пластиковом корпусе и с графическим дисплеем для монтажа на передней двери шкафа. LS-511 в корпусе с алюминиевым покрытием без дисплея- для монтажа наDIN-рейку задней панели.

Особенности:

• В одной сети могут работать до 16 модулей LS-5 совместно с максимально 32 контроллерами easYgen-3400/3500
• Фазирование или улавливание синхронизма при разности частот и совпадении напряжений
• Полный пакет защит, включая df/dt (по скорости изменения частоты), сдвиг фаз и защита от повышения напряжения фидера в соответствии с новыми требованиями VDE-0126-1-1 для электросетей Германии
• Управление сегментами шин для распределения нагрузки
• Буфер событий на 300 записей
• Автоматическая синхронизация даты и времени между всеми модулями LS-5 и подключенными контроллерами easYgen-3400/3500
• Возможен»автономный» режим работы LS-5 без контроллеров easYgen-3400/3500
• Наличие предварительно заданных конфигураций для наиболее общих применений (MCB или MCB/GGB) Автоматический и ручной режим работы
• Дистанционное управление по шине CAN или через интерфейс RS-485
• Возможна подстройка векторных групп при наличии в схеме силового трансформатора
• Обнаружение сбоя при отключении/включении выключателя
• Режим»Тест» для отсоединения фидеров
• Поддержка нескольких языков интерфейса
• Функция блокировки клавиатуры
• Наличие 8 свободно-программируемых светодиодов у варианта LS-511 для монтажа на задней панели
