Двигатель ЯМЗ-236М2
Дизельный двигатель ЯМЗ-236М2 производства ОАО "Автодизель" (Россия, г. Ярославль) - 6-ти цилиндровый с V-образным расположением цилиндров, 4-хтактный с воспламенением от сжатия, непосредственным впрыском топлива, жидкостным охлаждением, без наддува, с механическим регулятором частоты вращения.
Двигатель предназначен для установки на дизель-генераторные, судовые, компрессорные станции, на ж/д транспорт, самоходные краны, промышленные и с/х тракторы, комбайны, вездеходы, катки, автогрейдеры, экскаваторы и другую дорожно-строительную технику.
В нашем производстве двигатель 236М2 применяется для комплектации дизельных электростанций
Основные технические характеристики
| Наименование параметра | Значение |
| Тип | Четырехтактный с воспламенением от сжатия, без наддува |
| Число цилиндров | 6 |
| Расположение цилиндров | V-образное, угол развала 90° |
| Порядок работы цилиндров | 1-4-2-5-3-6 |
| Диаметр цилиндра, мм | 130 |
| Ход поршня, мм | 140 |
| Рабочий объем, л | 11,15 |
| Степень сжатия | 16,5 |
| Номинальная мощность, кВт (л.с.), не менее | 132 (180) |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 2100 |
|
Частота вращения холостого хода, мин-1 |
|
|
Удельный расход топлива при номинальной мощности брутто, г/(кВт ч) |
212 |
| Относительный расход масла на угар, % от расхода топлива, не более | 0,5 |
| Наклон регуляторной характеристики (механический регулятор), % | 4,8 |
| Расход воздуха Gв, кг/ч | 5000 |
| Расход топлива Gт, кг/ч | 16 |
| Содержание вредных веществ в выхлопных газах | |
| - NOx conc, млн.-1 | 1300 |
| - NOx mass, г/ч | 1002 |
|
- СО conc, млн.-1 |
|
| - CO mass, г/ч | 93,7 |
| - CH conc, млн.-1 | 300 |
| - CH mass, г/ч | 74 |
| Способ смесеобразования | непосредственный впрыск |
| Масляные фильтры | два: полнопоточный фильтр со сменным фильтрующим элементом и фильтр центробежной очистки |
| Система охлаждения масла | Жидкостно-масляный теплообменник, устанавливается на двигателе |
| Система подачи топлива | разделенного типа |
| Топливный насос высокого давления | типа 60.1111005-30, шестисекционный, золотникового типа, диаметр плунжера 10 мм, ход 11 мм |
| Топливные фильтры: - грубой очистки - тонкой очистки |
фильтр-отстойник – 2 шт. с двумя сменными бумажными фильтрующими элементами |
| Наддув | Отсутствует |
| Система охлаждения | жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости, рассчитана на всесезонное применение низкозамерзающих жидкостей |
| Водяной насос | центробежного типа, приводится кленовым ремнем от шкива коленчатого вала |
| Вентилятор | осевого типа, с направлением потока от двигателя к радиатору, привод постоянный |
| Генератор | модели 1322.3771, переменного тока |
| Пусковое устройство | электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ |
| Система аварийного останова двигателя | заслонка аварийного останова с дистанционным (кнопка на приводе заслонки) управлением |
| Заправочные объемы, л: | |
| - системы смазки двигателя | 21 |
| - системы охлаждения (без заправочного объема радиатора) | 17 |
| Габаритные размеры (ДхШхВ), мм | 1020 х 1040 х 1220 |
| Масса незаправленного двигателя, кг | 890 |
| Ресурс до капитального ремонта, ч. | 20 000 |

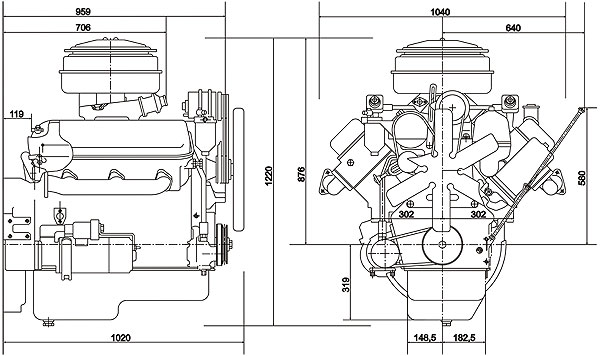

Габаритные чертежи дизельного двигателя
ЯМЗ-236М2
